两轴通用控制器

两轴通用控制器

升级功能：（2014-11-12）

（1）输入方式分为NPN和PNP两种不同的控制器。

（2）输入端口数量有8输入和16输入两种选择。



升级功能：（2014-2-12）

1。可以输入12个程序，每个程序可以输入255条指令，带有循环嵌套

2。提供直线插补和两轴快速联动（适合用于两轴快速移动）

3。8输入，8输出

下面的介绍视频通过两轴控制器为例子，介绍我司产品的使用方式和程序编辑，简单概括地对系统的每个功能和设置进行了介绍，通过个别的程序例子展现了便捷，人性化的程序编辑特点，能让用户快速应用到生产当中。适合用户初次选型评估和入门学习。

http://v.youku.com/v_show/id_XNzA5ODE0NzMy.html(介绍链接)



控制器进行外壳加工（应用举例）

http://v.youku.com/v_show/id_XNzYwNDIxMDI0.html


编程应用视频

http://v.youku.com/v_show/id_XNjM3ODU1MjQ0.html


运输带应用视频

http://v.youku.com/v_show/id_XNjM3NzIyMjE2.html

速度介绍

http://v.youku.com/v_show/id_XNjM3MTg1MzY4.html

应广大用户的应用要求，我们可以提供专业的定制服务
（我们的目标是：让创新变得如此轻松）


    本控制器是使用32位ARM和专用的电机控制芯片，跟市场上的同类产品有很大的区别，市场的同类产品通常只是用到一片单片机或者是ARM，同时要处理界面和变速，所以难以实现连贯的同步，而我们的主打目标是一样的价钱，不一样的性能，采用专用的电机控制芯片，让整个运动过程更加流畅和完美。

优点介绍：

1.我们使用的专用的控制芯片，所以速度可以随意修改，加速度直线随之改变（不像市面上说的提供2，3个的加减速曲线）我们产品加速的方式就像你的小车踩油门一样流畅，自如。

2.全中文的命令界面，不需要记指令，通过菜单选着，加上菜单浏览功能，阅读和修改命令得心应手。

3.丰富的功能设置，让你的应用发挥更游刃有余。可以对电机参数，速度参数独立修改，可以进行手动，自动，程序三种的控制方式。

4.控制器上已经带接口外置，省去接口板，不但节省费用，而且方便安装。


应用举例：

1.现在很多工厂都使用流水线的运输带，我们就以这个举例，载有物品的运输带一直向着X轴的正方向运动，物品遇到检测传感器（光电开关）就停下，然后工人拿走物品，运输带有继续运动。

序号        命令        目标           参数          说明

1            输入       P1             ON            按P1键 机器开始运作

2            变速       X              6000          变速，修改为你需要的速度

3            直线       X+                           电机一直走

4            输入       P2             ON            P2输入端接光电开关，遇到物品触发

5            停止       X                            停止电机转动

6            输入       P2             OFF           P2输入端检测不到物品了

7            计数                      1             计数加1

7            循环       2              100           回到第二条命令，循环100次后自动结束




功能：

1.两轴输出（注意：我们提供的是梯形的变速功能，并不是简单的变速）

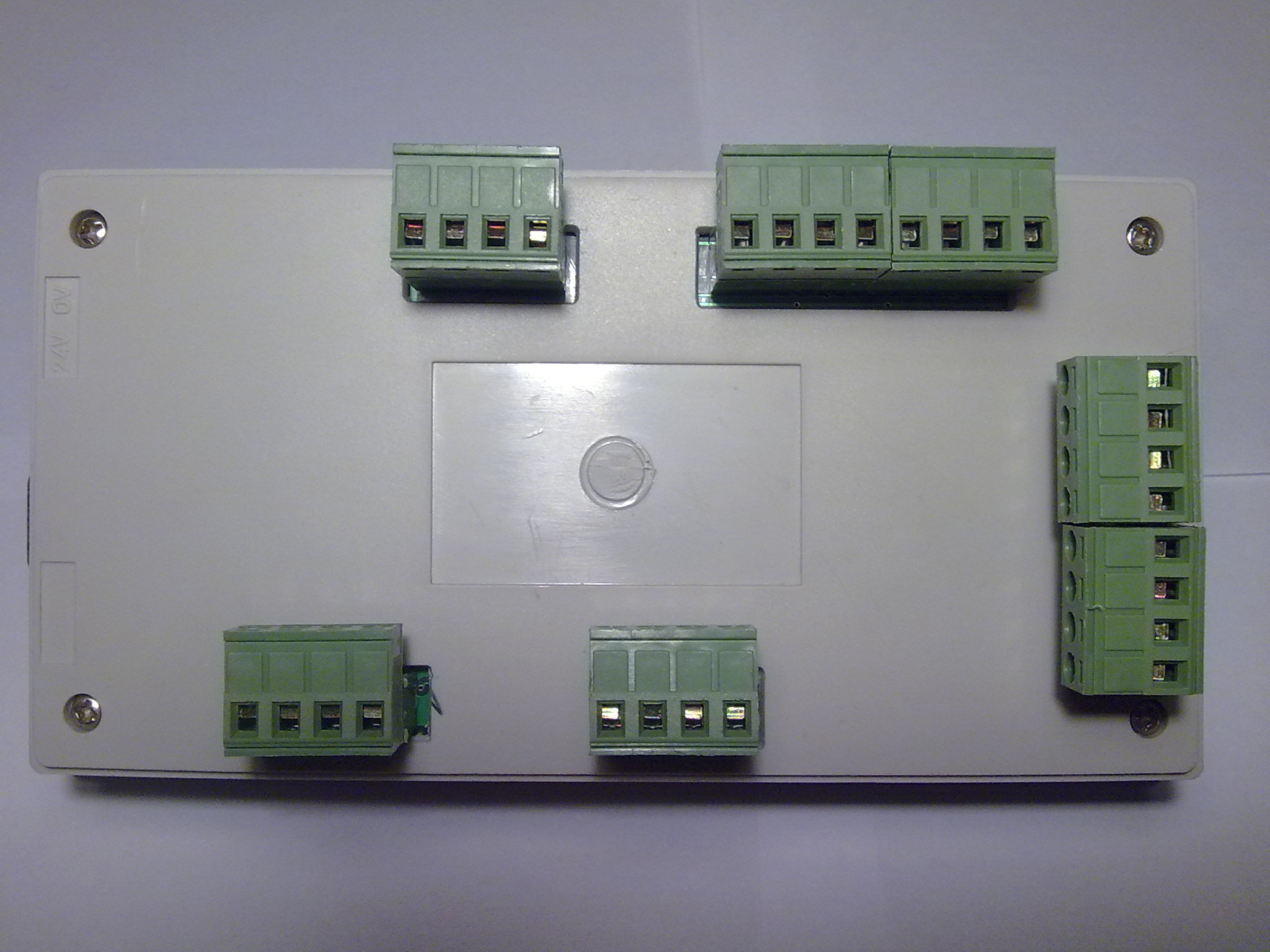

图中下面两个4位的接口是电机接口，右手边的8位接口是输出端，右上角的8位接口是输入端，左上角的4位接口是编码器输入（部分机型提供）


2.行程和精度：行程0-10000MM，10米的行程对于一般的应用足够了，如果有特别要求的可以提出。

  精度：小数点后保留三位小数，如最高的行程：10000.000。使用视频中我们具体地对比了精度这个概念在实际使用中的一些误区

http://v.youku.com/v_show/id_XNzE3MzU3NDM2.html（精度分析）

对于有的朋友一直提出的要求小数点后X位，说店主在这里一个参考意见，系统输出的精度还跟你的驱动器和电机的工作方式有关的，并不是决定于小数点后的几位，如果你不相信，我们可以给你定制小数点后10位小数都没有问题，关键要看你自己的实际使用情况。所以不要一味最求数字游戏。



3.提供最低速度，最高速度，加速时间设置。最高速度60KHz，如果需要更高速可以与我们联系。（从我们的视频可以看到我们的卖点）

4.提供8输入和8输出功能，有限位和零点要求的可以直接接到输入端。输入和输出都是带光电隔离。满满的光耦让你看着放心。

http://v.youku.com/v_show/id_XNzU2NjA3Mzky.html（输出口控制各种继电器）

如下图（主动公开电路板结构，让用户更放心）

大家可以对比一下以下这个（其他厂家的产品）

5.12-24V的工作电压。宽压输入。

6.薄膜按键输入程序

7.不提供掉电保护功能（对于这个层次的应用，去掉这个鸡肋功能）

8.带输入输出检测。

9.液晶显示屏，4行显示，简单便捷。（看完我们的使用视频，发现我们的卖点）
